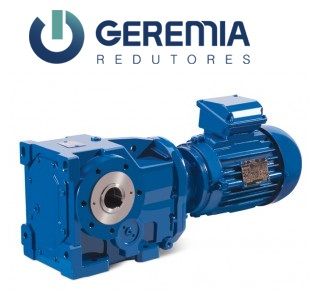

 Reductor Ortogonal Cónico Linea GK

Cuenta con un par de engranajes cónicos, lo que hace que sus ejes de entrada y salida se conviertan en ortogonal. Tiene tres pares de engranajes

Esta clase de reductores posee características dimensionales compactas, con carcasa en hierro fundido, ejes de salida huecos o macizos y se constituyen por engranajes helicoidales y un par intermedio cónico helicoidal que proporciona la ortogonalidad y alta eficiencia al accionamiento.

El reductor GK es considerado ortogonal cónico debido a que el par intermedio da esta característica a los reductores de esta línea.
Posee una elevada gama de reducciones 1:5,87 a 1:199,23 y hasta 1:10899,50 cuando se acopla un reductor GC o GA en la entrada del GK.

Los motorreductores de la línea GK son suministrados para dos acoples con bridas, para motores del tipo IEC (FF "B5" y "C"Din "B14") de acuerdo con los modelos.
Del motorreductor GK02 al GK04 serán suministrados con bridas para acoplar motores del tipo IEC ("C" Din "B14"). Los motorreductores GK05 y superiores se suministrarán con bridas para acoplar motores del tipo IEC (FF "B5") debido a la potencia de los motores aplicados.

El acople con brida entre el motor y el reductor posee un ajuste de tolerancias muy preciso, lo que proporciona el alineamiento necesario para el correcto funcionamiento del motorreductor. Los motores que se utilizan son del tipo industrial con grado de protección IP55, se encuadran en la ley de eficiencia energética que entró en vigencia en enero de 2010. Geremia provee motores en el estándar 4 Tensiones 220 / 380 / 440-760.

Todos los montajes de motores eléctricos pueden suministrarse con diferentes características tales como tensión, polaridad, frecuencia, clase de aislamiento, grado de protección, con o sin sistemas de freno (tipo LENZE) etc. Es necesaria previa evaluación técnica de las características junto a un técnico de Geremia Reductores y así definir las características con las que se efectúan los procedimientos siguientes a la configuración del reductor.

Informaciones Técnicas

Modelo Reducción Potencia
GK 02 1:5.87 hasta 1:116.58 0.50cv hasta 5.00cv
GK 03 1:7.77 hasta 1:7448.75 0.16cv hasta 7.5cv
GK 04 1:8 hasta 1:6284.52 0.16cv hasta 12.5cv
GK 05 1:7.77 hasta 1:7475.97 0.16cv hasta 25cv
GK 06 1:6.62 hasta 1:10899.50 0.50cv hasta 30.00cv
GK 07 1:8.42 hasta 1:10406.52 0.50cv hasta 75cv
GK 08 1:8.44 hasta 1:9612.52 1.00cv hasta 125.00cv
GK 09 1:7.78 hasta 1:9268.40 1.00cv hasta 150.00cv
